Este guia ajuda você a entender o sistema elétrico de potência, desde os conceitos básicos até aplicações práticas e boas instalações.
Por que o sistema elétrico de potência importa para você
O sistema elétrico de potência é a estrutura que transporta energia elétrica de usinas até consumidores, garantindo luz, segurança e confiabilidade em residências, empresas e indústrias. Compreender sua arquitetura auxilia em decisões de projeto, economia de energia e prevenção de falhas.
O que é um sistema elétrico de potência

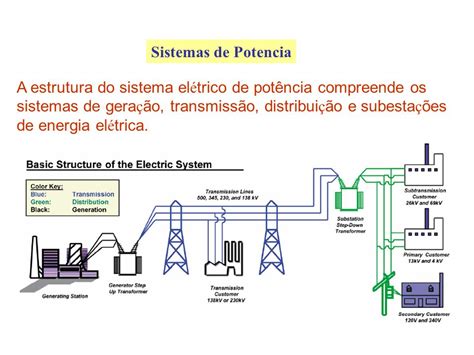

Um sistema elétrico de potência compreende a geração, transmissão, distribuição e consumo de eletricidade. Ele integra usinas, transformadores, linhas de transmissão, subestações e redes de distribuição, operando em diferentes níveis de tensão para eficiência e segurança.
Como funciona o sistema elétrico de potência
O funcionamento segue uma sequência lógica que maximiza a eficiência e a segurança ao longo de toda a cadeia de energia.
- Geração: usinas convertem energia mecânica, térmica, renovável ou nuclear em eletricidade.
- Transformação: subestações elevam a tensão para transmissão e a reduzem para uso local.
- Transmissão: linhas de alta e ultraalta tensão transportam energia a longas distâncias com perdas mínimas.
- Distribuição: redes de média e baixa tensão levam a energia até consumidores finais.
- Consumo: aparelhos, máquinas e equipamentos utilizam a eletricidade de forma controlada.
Quais são os componentes principais do sistema elétrico de potência
Cada elemento desempenha um papel essencial para manter a operação estável e segura do sistema.
- Geradores: convertem energia mecânica em energia elétrica.
- Transformadores: ajustam níveis de tensão para transmissão e distribuição.
- Linhas de transmissão: condutores que transportam energia a longas distâncias.
- Subestações: facilitam a transformação, proteção, medição e controle.
- Protetores e disjuntores: interrompem falhas para evitar danos maiores.
- Redes de distribuição: levam energia até residências, comércios e indústrias.
- Medidores: registram consumo para cálculo de faturas de energia.
Quais são os tipos de sistema elétrico de potência
Diferentes configurações atendem necessidades variadas, desde residências até grandes indústrias.
Sistema monofásico
Usado em residências e pequenos comércios, transporta energia com uma única fase e neutro.
Sistema trifásico
Indústrias e grandes empreendimentos utilizam três fases para maior potência e eficiência.
Sistema em alta tensão
Projetado para transmissão de longas distâncias com perdas reduzidas, conectando usinas a grandes centros de consumo.
Sistema em baixa tensão
Fornece energia segura para uso interno em edifícios, com disjuntores e proteção diferencial.
Como projetar um sistema elétrico de potência seguro
Um projeto bem estruturado evita riscos, atende normas e garante eficiência energética ao longo do tempo.
Passos iniciais do projeto
- Dimensionamento da carga: identificar potência necessária de todos os equipamentos.
- Seleção de cabos: compatíveis com corrente, tensão e instalação.
- Definição de proteções: disjuntores, fusíveis e aterramento adequados.
- Planejamento de subestações: quando necessário, para ajustar tensões e distribuição.
Normas e segurança
Seguir regulamentações como a NBR 5410 e adotar dispositivos de proteção garantem segurança e confiabilidade.
Quais são as aplicações do sistema elétrico de potência
A versatilidade do sistema elétrico de potência se reflete em diferentes cenários de uso.
- Residencial: iluminação, eletrodomésticos, climatização e carregamento de veículos.
- Comercial: escritórios, lojas e restaurantes com demandas moderadas e necessidade de continuidade.
- Industrial: máquinas pesadas, processos produtivos e sistemas de automação exigem projetos robustos.
- Rural: aplicações off-grid com painéis solares, geradores e baterias para áreas isoladas.
Quais são as vantagens de um sistema elétrico de potência bem implementado
Um projeto eficiente traz benefícios que vão desde economia até segurança jurídica e operacional.
- Redução de perdas energéticas com cabos e transformadores adequados.
- Maior confiabilidade e menos interrupções com proteção diferencial e aterramento.
- Conformidade com legislação, evitando multas e garantindo segurança.
- Escalabilidade para ampliar instalações sem grandes reestruturações.
- Melhor aproveitamento de energia renovável com integração inteligente.
Perguntas frequentes
O que é sistema elétrico de potência?
É o conjunto de equipamentos e redes que transportam e distribuem eletricidade desde a geração até o consumo, operando em diferentes níveis de tensão.
Quais são os principais tipos de sistema elétrico de potência?
Os principais tipos são monofásico, trifásico, em alta tensão para transmissão e em baixa tensão para distribuição local.
Como garantir segurança em um sistema elétrico de potência?
Siga normas como a NBR 5410, utilize componentes certificados, proteções adequadas e realize manutenção preventiva regular.
Por que o dimensionamento correto é importante?
Dimensionar corretamente evita sobrecargas, quedas de energia, riscos de incêndio e garante eficiência do sistema elétrico de potência.
