O gráfico de mudança de fase é uma ferramenta essencial para entender como uma substância transforma de um estado físico para outro ao longo da temperatura e da pressão. Desde a água no nosso dia a dia até os processos industriais mais complexos, esse recurso visual organiza de forma clara as regiões de sólido, líquido e vapor, além de indicar os pontos críticos e as transições de fase. Neste guia, você vai explorar o que é, para que serve, como interpretar os eixos, os tipos mais comuns, os detalhes de cada região e muito mais, tudo com exemplos práticos do cotidiano.
O que é um gráfico de mudança de fase e por que ele importa
Um gráfico de mudança de fase nada mais é do que um mapa que mostra, em função da temperatura e da pressão, quais fases (sólido, líquido ou vapor) uma substância pode apresentar. Ele funciona como um guia de estrada: indica onde você está, para onde pode ir e quais caminhos são possíveis, tudo de forma visual. A importância desse gráfico aparece desde o armazenamento de alimentos até o design de reatores químicos, ajudando a prever comportamentos sem precisar fazer experimento após experimento.

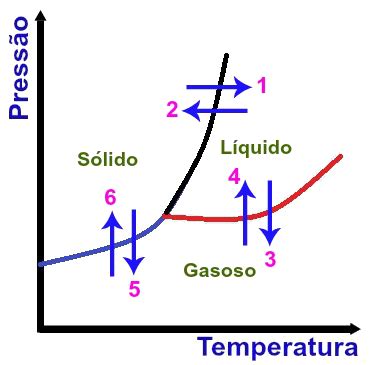

Eixos principais: temperatura e pressão no gráfico de mudança de fase
No eixo horizontal geralmente temos a temperatura, enquanto no eixo vertical aparece a pressão. Cada ponto no gráfico representa uma combinação específica de temperatura e pressão. À medida que você se desloca sobre a curva, está mudando de fase; dentro de cada região, a matéria permanece estável em um único estado. Prestar atenção nesses eixos ajuda a evitar interpretações erradas, principalmente quando se trabalha com variações rápidas de calor ou pressão.
Regiões do gráfico: sólido, líquido e vapor
As áreas coloridas ou delimitadas no gráfico de mudança de fase representam as fases estáveis:
- Região sólida: temperatura e pressão que mantêm a matéria em estado sólido, como gelo a temperaturas abaixo do ponto de fusão.
- Região líquida: condições onde a substância se encontra líquida, como a água em temperatura ambiente.
- Região vapor: fase gasosa, geralmente em altas temperaturas e pressões mais baixas, como o vapor de água em panela de pressão.
Dentro de cada região, a matéria se comporta de forma previsível, mas nas fronteiras entre elas surgem transições que exigem atenção especial.
Linhas de fase e o que cada uma indica
As linhas que delimitam as regiões são as linhas de fase e representam combinações exatas de temperatura e pressão nas quais duas fases coexistem em equilíbrio. A curva mais importante é a de fusão, que liga sólido e líquido, e a de vaporização, que une líquido e vapor. Seguir uma linha de fase significa que, ao mudar um parâmetro, o outro acompanha de forma que a matéria permanece nos dois estados ao mesmo tempo, como quando a água ferve em diferentes altitudes.
O ponto crítico e o que acontece além dele
O ponto crítico é o extremo da linha de vaporização, onde as propriedades do líquido e do vapor se tornam idênticas. Acima dessa temperatura e pressão, a substância entra em um estado supercrítico, que mistura características de líquido e vapor de forma única. Esse regime é explorado em processos de extração, secagem e produção de energia, mas também exige cuidados especiais devido à pressão e temperatura elevadas.
Curva de sublimação e deposição: transições sem passar pelo líquido
Além das transições mais conhecidas, o gráfico de mudança de fase também abrange a sublimação, que vai do sólido direto ao vapor, e a deposição, o caminho inverso. Essas curvas são comuns em substâncias como gelo seco (dióxido de carbono) e naquila, onde o material pode pular a fase líquida dependendo das condições de temperatura e pressão.
Aplicações práticas do gráfico de mudança de fase no dia a dia e na indústria
Na cozinha, o gráfico ajuda a entender por que a água ferve mais devagar em altas altitudes. Na indústria, guia a escolha de temperaturas e pressões para fabricar produtos químicos, processar alimentos e até produzir gelo rápido. Pesquisadores usam modelos baseados nesses diagramas para otimizar reações químicas, enquanto engenheiros termodinâmicos projetam sistemas de refrigeração e usinas de energia com maior eficiência.
Como ler e interpretar um gráfico de mudança de fase passo a passo
Ler um gráfico de mudança de fase com confiança exige prática, mas pode ser mais simples do que parece:
- Identifique os eixos: temperatura no horizontal, pressão no vertical.
- Localize a região em que seu ponto de interesse se encontra (sólido, líquido ou vapor).
- Observe as linhas de fase para entender os limites entre as fases.
- Veja se o ponto está próximo do ponto crítico ou de outras transições importantes.
- Interprete o que aconteceria se você alterasse temperatura ou pressão a partir daquele estado.
Com repetição, você internaliza os padrões e consegue prever rapidamente o comportamento da substância.
Resumo dos principais pontos sobre gráfico de mudança de fase
- O gráfico de mudança de fase mostra as condições de temperatura e pressão para cada fase da matéria.
- As linhas de fase indicam equilíbrio entre duas fases, como sólido-líquido ou líquido-vapor.
- O ponto crítico marca o limite entre líquido e vapor, além do qual surge o estado supercrítico.
- Sublimação e deposição são transições que pulam a fase líquida.
- Essa ferramenta é útil desde cozinhas domésticas até projetos industriais complexos.
Perguntas frequentes
Como posso usar um gráfico de mudança de fase para cozinhar melhor?
Entender o gráfico ajuda a ajustar temperatura e pressão, como saber por que a água ferve mais devagar em altitudes elevadas e como otimizar o cozimento em panela de pressão.
O que acontece se eu ultrapassar o ponto crítico em um processo industrial?
Ultrapassar o ponto crítico leva a um estado supercrítico, onde as propriedades do líquido e do vapor se tornam indistinguíveis, exigindo equipamentos especiais e controle rigoroso de segurança.
Posso encontrar um gráfico de mudança de fase para qualquer substância?
Sim, para muitas substâncias comuns existem diagramas bem estabelecidos, mas algumas misturas ou compostos complexos exigem modelos específicos que consideram proporções e interações químicas.
Por que as curvas de fase têm formato diferente em substâncias distintas?
O formato varia devido a diferenças nas forças intermoleculares, na estrutura molecular e na resposta à temperatura e pressão, refletindo características únicas de cada material.
